Požární útok

Požární útok provádí sedmičlenné družstvo. Úkolem je sestavení přívodního, dopravního a útočného vedení, kterým je dopravena voda od kádě až k terčům. Přívodní vedení je tvořeno sacím košem a dvěma savicemi. Od motorové stříkačky pokračuje dopravní vedení složené ze dvou hadic B a rozdělovače. Útočné vedení představují dva páry hadic C a dvě proudnice. Stříká se na plechovky nebo nástřikové terče. Kategorie mladších má dospělého strojníka a sešroubované savice.

terče na požární útok

Pravidla požárního útok dle hry PLAMEN

V požárním útoku soutěží 7 členů Organizátoři okresních kol rozhodnou o případné
obsluze motorové stříkačky dospělým strojníkem a provádění jednoho, nebo dvou
pokusů Vyšší kola probíhají podle Směrnice ve dvou pokusech
Do hodnocení se započítává lepší z obou pokusů

MATERIÁlNÍ ZABEZPEČENÍ
• plošina 2 × 2 m zvýšená 10 cm nad terén, případně s podložkou pod přívodní
vedení ve formě gumových nebo textilních běhounů (podložka nemusí být pro
všechna družstva jednotná, družstvo může použít i vlastní)
• 2 savice délky 1,6m +- 0,05m, bez tvarových podložek Průměr 110 mm se šrou-
bením, přičemž případné použití těsnících „O“ kroužků nesmí bránit spojení savic
a napojení na motorovou stříkačku šroubováním Šroubení i matka savice musí
mít nejméně 2,5 závitu Délkou savice se rozumí vzdálenost mezi konci pevných
částí savice (koncovek) Koncovky nesmí mít vodící náběh delší než 35 mm
• 1 sací koš vybavený spojkou se závitem pro napojení na savici o průměru 110 mm
Sací část koše je osazena sítem – oka síta max 25 mm2 Závitová část spojky
sacího koše je osazena výstupky pro použití klíče na savice Vnitřní průměr sa-
cího koše nemůže být v žádné jeho části menší, než je vnitřní průměr šroubení
Zpětný ventil sacího koše s ovládáním umístěným vně pláště musí umožňovat
úplné vypuštění vody ze savic a brání přerušení vodního sloupce v savicích
Šroubení koše musí mít nejméně 2,5 závitu bez dodatečného vnitřního vedení
Rozměry: průměr sací části max 220 mm, max výška koše 260 mm
• 2 hadice b 75, min délka 9,5 m, izolované => min plošná šíře hadic = 113 mm
• 4 hadice C 52, min délka 9,5 m, izolované => min plošná šíře hadic = 79 mm –
Plošná šířka hadic se měří minimálně 1 m od koncovky hadice pomocí přípravku,
který umožňuje úplné zploštění hadice Šířku hadice může rozhodčí měřit na
více místech
• 1 třícestný rozdělovač − je nutno použít klasický – dvě protilehlá hrdla B 75 a dvě
hrdla C 52 Nezáleží na typu ventilů (šroubovací i kloubový) Není povoleno použít
typ bez středního výstupního hrdla B 75
• 2 proudnice C 52 (výstřiková hubice průměr 12,5 mm ± 0,1 mm, max délka 45 cm
včetně půlspojky (bez ozubu)
• 1 přenosná motorová stříkačka – je povoleno použití savicového nástavce nebo
přechodu (nástavec musí mít nejméně 2,5 závitu)
• 1 ks přetlakový ventil b (dodá pořadatel, jednotný pro všechna družstva, průměr
vstupu a výstupu 75 mm), nastavený na maximální tlak 0,3 MPa v dopravním
vedení a příslušenství přetlakového ventilu pro odvedení vody z jeho obtoku
mimo základnu
Příslušenství přetlakového ventilu může sestávat:
– ze zařízení, které přetlakový ventil zajistí v libovolné poloze na výtlačném hrdle
motorové stříkačky,
– z přechodu B/C,
– ze speciálního kolena B nebo C,
– z odváděcí hadice B nebo C,
– ze zařízení pro aretaci nastavených hodnot na přetlakovém ventilu
Nastavení přetlakového ventilu musí být zabezpečeno proti změně nastavených
hodnot po celou dobu soutěže Obtok přetlakového ventilu může být redukován
max spojkou nebo kolenem 75/52 Je zakázáno jakýmkoliv jiným způsobem
redukovat průměr obtokového vedení Koleno obtoku musí být nastaveno do
směru odváděcí hadice a ta nesmí být překroucená ani zlomená
V případě použití jednotné motorové stříkačky dodané pořadatelem, která má od
výrobce nainstalovaný regulátor tlaku čerpadla, se nemusí použít přetlakový ventil
• 1 nádrž na vodu s obsahem nejméně 1000 litrů a o výšce 0,8 m,
• 2 terče – obr 3,
• 4 hákové klíče (nejsou nutnou součástí)
Všechny hadicové koncovky včetně koncovek rozdělovače a koncovky na motorové
stříkačce mohou být osazeny pojistkami proti rozpojení
Pořadatel dodává tento materiál pro provedení útoku:
• plošina 2 × 2 m, přetlakový ventil s příslušenstvím, nádrž na vodu, terče
• ostatní materiál si zajišťuje soutěžní družstvo vlastní
Veškerý použitý materiál musí být bez úprav Nepovolují se žádné doplňky ovlivňující
bezpečnost (hroty, vysoké držáky)
Motorová stříkačka musí odpovídat podmínkám vedeným v příloze č 2 vyhl
č 69/2014 Sb Na motorových stříkačkách nesmí být prováděny žádné technické
úpravy odporující bezpečnosti práce, technickým podmínkám výrobce s výjimkou
instalace spouštěče (např odstraněná zpětná klapka z výtlačného potrubí, popř
nadzvednutá a zajištěná; upravené výfukové potrubí, upravená vývěva, upravené
ovládání plynu – způsob ovládání jiný než přímo na karburátoru, na skříni čerpadla
nesmí být žádná vymezovací vložka apod )

POPIS ZÁKlADNY A ROZMÍSTěNÍ NÁŘADÍ
Na základně je nářadí a motorová stříkačka s napojeným přetlakovým ventilem
Nářadí a motorová stříkačka nesmí přesahovat obrysy základny v kategorii starší,
u kategorie mladší je přívodní vedení mimo sacího koše našroubované na stroj, může
tedy přesahovat obrysy základny U kategorie starší mohou být savice i postaveny
nebo položeny přes motorovou stříkačku
Mezi ozuby koncovek, případně mezi čelem závitu koše a čelem šroubení savice,
musí být prostor pro proložení archu papíru Koncovka hadice nesmí být položena
na přetlakovém ventilu, případně přes něj přehozena Základna musí být připravena
k provedení disciplíny do 5 min od pokynu rozhodčího Rozhodčí může dát pokyn
k přípravě základny tehdy, je-li na ní umístěna PS včetně přetlakového ventilu, pokud
je používán Povolena je pomoc jiných dospělých osob než trenéra družstva pouze
při umísťování požární stříkačky na základnu, manipulaci s ní v případě společné
stříkačky nebo při jejím odstranění ze základny Po dokončení umístění stroje na
základnu musí tyto osoby bez prodlení opustit soutěžní prostor Při přípravě základny
a umísťování značek na dráhu může pomáhat jen trenér družstva Pokud spadne
připravený sací koš či jiné nářadí ze základny po jejím schválení rozhodčím, může
soutěžící nebo trenér požádat rozhodčího o opravu Tato oprava musí být provedena
v limitu na přípravu základny Pokud bude tento limit překročen, bude pokus odstar-
tován bez možnosti provedení úpravy materiálu na základně Po započetí procesu
startování není možno již žádat o opravu ani ji provádět Pokud dojde k chybnému
startu vinou pořadatele (nevyjde náboj apod ) a vlivem prodloužení startu dojde
k narušení základny, má družstvo možnost nářadí na základně opětovně upravit
v době k tomu nezbytně nutné

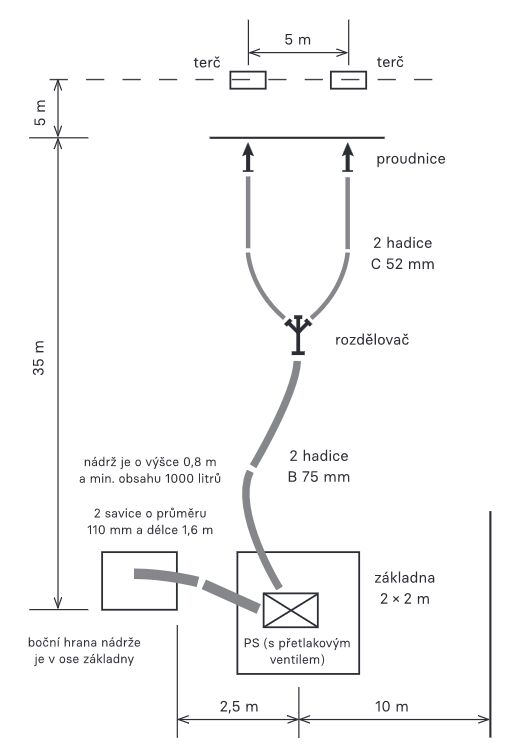

Startovní čára, vyznačená 10 m od středu základny, je čelem k základně, to zna-
mená je kolmá na myšlené prodloužení savicového vedení Na levé straně v rovině
s osou základny − viz obrázek č 2; 2,5 m od středu základny je nádrž s vodou Nádrž
musí být před každým útokem plná vody Po dobu trvání pokusu musí být nádrž
doplňována vodou 35 m od středu základny ve směru útoku je vyznačena hranice
(čára stříkání), kterou soutěžící nesmí v průběhu pokusu přešlápnout ani se jí

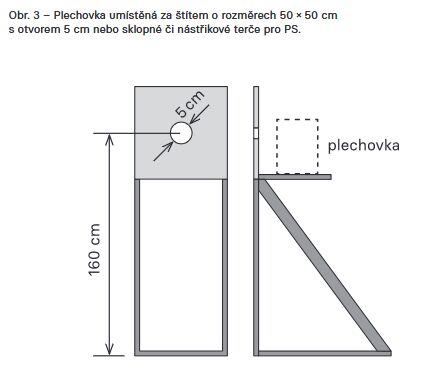

žádnou částí těla dotknout 5 m za čárou stříkání jsou umístěny terče Terč je štít
o rozměrech 50 × 50 cm, uprostřed s otvorem o průměru 50 mm ve výšce 160 cm
nad zemí, za kterým je umístěna plechovka nebo sklopné zařízení Mohou být použity
mechanické či elektronické nástřikové terče pro požární sport

PROVEDENÍ DISCIPlÍNY
Před zahájením útoku nastartuje dospělý strojník motorovou stříkačku Povel ke
startu se dává, až když je stroj v chodu
Na signál startéra vybíhá soutěžní družstvo od startovní čáry k motorové stříkačce,
od níž:
a) starší kategorie utvoří pomocí dvou savic a sacího koše přívodní vedení, dopravní
a útočné vedení s použitím dvou hadic B, rozdělovače, dvou hadic C a proudnice
C pro první útočný proud a dvou hadic C a proudnice C pro druhý útočný proud,
b) mladší kategorie na předem utvořené přívodní vedení připojí sací koš a vytvoří
dopravní a útočné vedení stejné jako u starší kategorie
Útok se může vykonávat libovolným způsobem, hadice se mohou po odstartování
spojovat na základně, mohou se přenášet, rozvinovat nebo tahat
Člen soutěžního družstva starší kategorie obsluhuje pod dozorem dospělého
strojníka motorovou stříkačku a bez přímé pomoci zavodní čerpadlo Hrozí-li ne-
bezpečí poškození stroje, má osoba pověřená štábem soutěže právo účinně zasáh-
nout, avšak pouze v případě, že se jedná o stroj dodaný pořadatelem V případě, že
soutěžící nastoupí s vlastním materiálem, má právo zasáhnout v případě hrozby
poškození stroje pouze „řádně označená“ osoba (odpovědný trenér družstva nebo
osoba jím pověřená) V případě ohrožení života nebo zdraví má právo zasáhnout
kterákoli osoba V těchto případech se pokus neopakuje
V kategorii mladších vykonává obsluhu stroje dospělá osoba starší 18 let Tato
osoba se nezapočítává jako člen družstva Dle rozhodnutí pořadatele je tato osoba:
• pověřená štábem soutěže (stejná pro všechna družstva) v případě jednotného
materiálu dodaného pořadatelem,
• jednotliví trenéři družstev či osoby jimi pověřené (každý u svého družstva)
v případě vlastního materiálu
Tato dospělá osoba při provádění disciplíny obsluhuje pouze motorovou stříkačkou
a má zakázáno se dotýkat jakéhokoliv jiného materiálu Může pouze dávat slovní
pokyny ostatním členům družstva Vzájemná pomoc jednotlivých členů družstva je
povolena Disciplína je ukončena sražením obou plechovek, resp signalizací obou terčů.

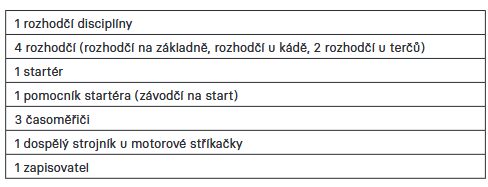

POČET ROZHODČÍCH

HODNOCENÍ DISCIPlÍNY
Pokus je neplatný,
a) není-li sací koš přišroubován na savici před ponořením do nádrže, rovněž po
provedení útoku a vyjmutí vedení z vodního zdroje a není-li celé přívodní vedení
do splnění pokusu (nastříkání nebo sražení terčů) sešroubováno
Rozumí se, že sací koš musí být našroubován na savici před svým ponořením do
kádě, tzn pokud vypadne soutěžícímu z ruky a spadne do kádě ještě před
našroubováním, je to hodnoceno jako neplatný pokus, i když jej závodník vytáhne,
našroubuje a teprve potom savici i s košem ponoří do kádě Rozhodčí se jej při
hodnocení nemůže dotýkat Závodník nesmí koš pod hladinou vody dotahovat
b) pomáhá-li při naplnění terče či sražení plechovky druhý proud
Pro posouzení pomoci při stříkání je rozhodující, jestli se vodní proud z proudni-
ce dotkne terče (tj štítu 50 × 50 cm, ne konstrukce stojanu), do něhož podle
pravidel nesmí stříkat Nemusí přitom nutně dojít ke sražení plechovky nebo
naplnění terče
c) pomůže-li při plnění disciplíny soutěžnímu družstvu jiná (cizí) osoba
Cizí osobou se rozumí každá osoba, která není členem družstva, tzn i trenér
družstva nebo dospělý strojník Pomocí se rozumí jakákoliv fyzická pomoc (např
dotek na ovládání plynu stroje, zvednutí upadnutého materiálu apod ) v průbě-
hu plnění disciplíny Slovní pomoc při plnění disciplíny (např pokyny trenéra
strojníkovi) se nehodnotí jako pomoc Do tohoto bodu spadá i tzv „vedení“ –
pokud trenér nebo jiná osoba běží v průběhu plnění disciplíny kolem dráhy, a tím
soutěžící vede, je pokus hodnocen jako neplatný.
Cizí osobou se také rozumí jiná osoba než trenér družstva, která by pomáhala
družstvu s přípravou základny nebo s umístěním značek na soutěžní dráhu
d) pokud není zavodněno čerpadlo do 60 sekund od povelu startéra a pokud není
útok ukončen do 120 sekund
Čerpadlo se považuje za zavodněné, pokud se voda dostane z výtlačného hrdla
stroje do hadice B
e) překročí-li v průběhu pokusu kterýkoli soutěžící čáru nástřiku nebo se jí dotýká
f) použije-li soutěžní družstvo saponát nebo jiný prostředek k napěnění a tím
i rychlejší signalizaci terčů
g) pokud soutěžící nedokončí nebo neplní disciplínu s výstrojí a výzbrojí, se kterou
byla zahájena
Např pokud soutěžícímu upadne v průběhu plnění disciplíny přilba nebo jiná
součást výstroje, musí zastavit, nasadit si ji a teprve potom pokračovat v plnění
disciplíny Není přípustné, aby ji jen vzal do ruky, plnil disciplínu bez ní a před
ukončením pokusu si ji nasadil – pokus bude hodnocen jako neplatný
h) pokud při plnění disciplíny není použit všechen materiál, který je pro plnění
disciplíny předepsán Pokud není při vytvoření vedení použit materiál, který je
k tomu určen (např zapomenutá hadice B nebo C na základně), a přesto se
podaří družstvu pokus dokončit, je tento pokus neplatný, protože nebyly splněny
podmínky
i) pokud po provedení útoku není zjevné, že je sací vedení sešroubováno, požádá
rozhodčí trenéra družstva, aby „natáhl“ sací vedení tak, aby se spojka mezi
savicemi zvedla, rozpadne-li se sací vedení, pokus je hodnocen jako neplatný.
